业界首款国产高性能3U 9槽PXIe加固便携式测控平台

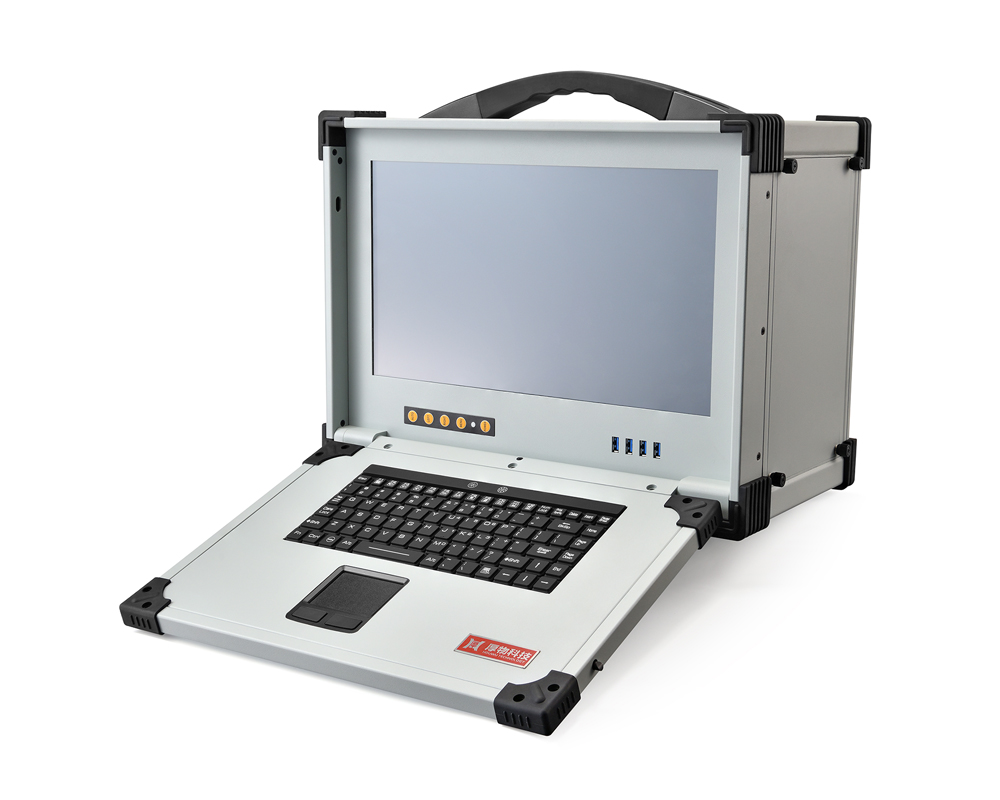

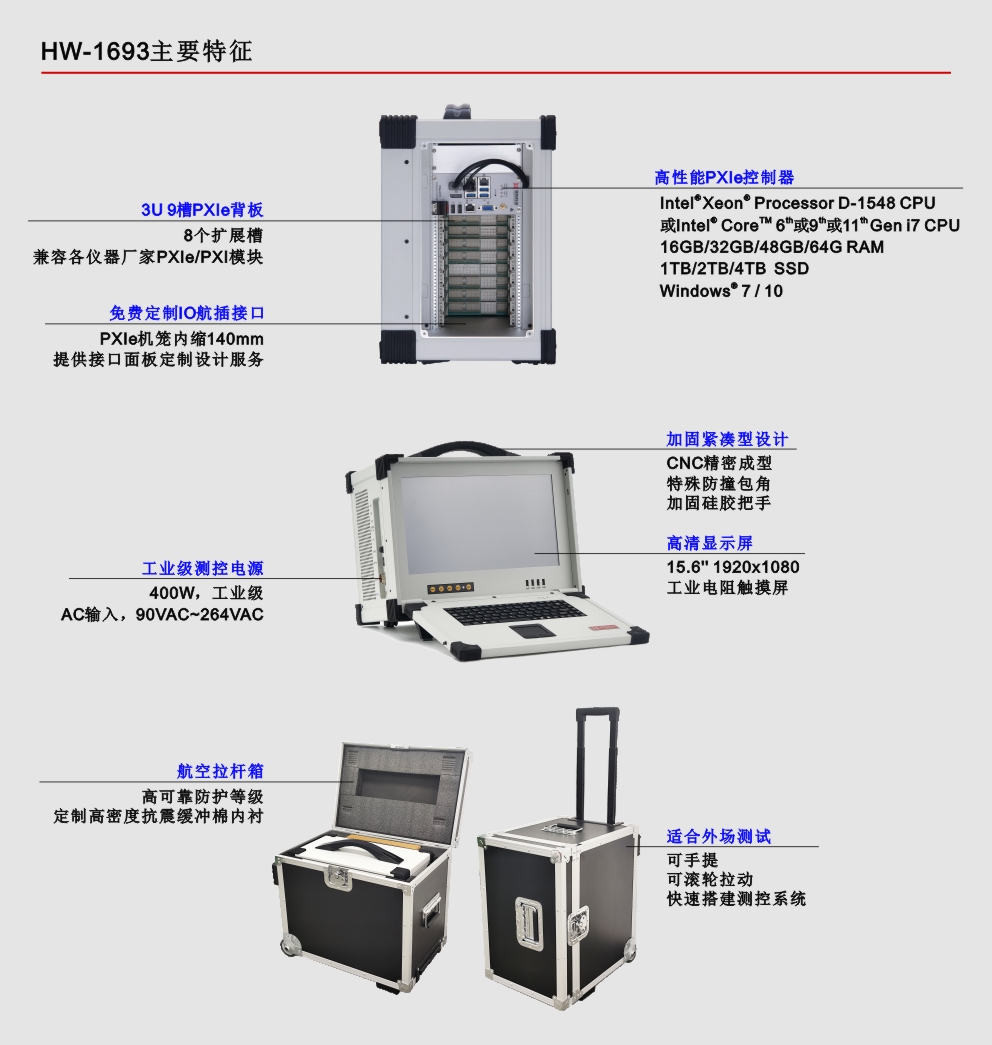

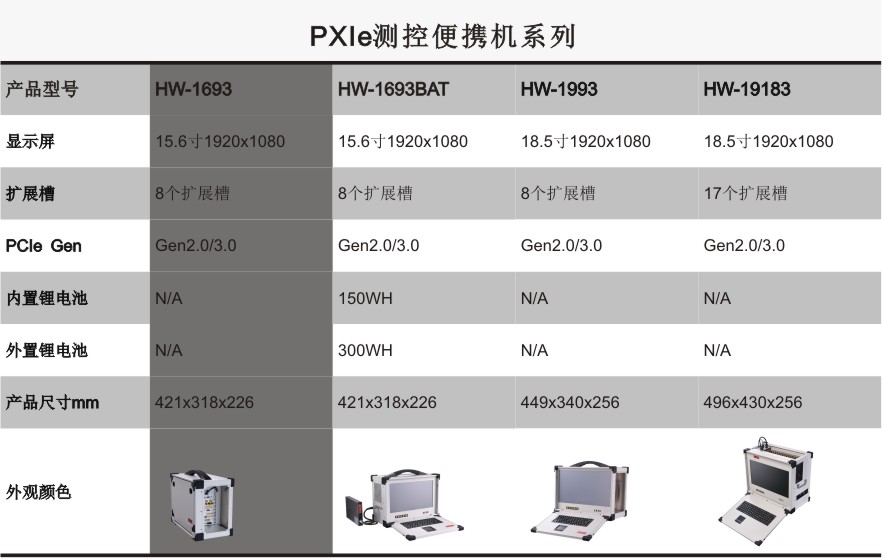

HW-1693是业界首款15.6''内置嵌入式PXIe控制器、PXIe背板、高清工业显示屏和加固机箱的便携式测控平台，此测控平台采用专业的工业外观设计、全铝镁合金结构加固紧凑型设计，集成15.6’’高清工业显示屏、工业电阻触摸屏、工业触摸板、防水硅胶键盘和测控电源等，具有高集成、强固、便携等特点，适用于各种恶劣的户内外环境或测试设备便携移动的复杂工况。
HW-1693(G3)
内置厚物科技高性能3U 9槽PXIe高速背板，基于PCIe Gen3.0技术，符合PXIe/PXI总线标准规范，具有1个PXIe系统槽、7个PXIe/PXI混合扩展槽（兼容PXIe和PXI模块）和1个PXIe定时槽。系统槽总带宽24GB/s，每个扩展槽均为PCIe3.0 x8专用带宽8GB/s。
HW-1693(G2)
内置厚物科技高性能3U 9槽PXIe背板，基于PCIe Gen2.0技术，符合PXIe/PXI总线标准规范，具有1个PXIe系统槽和8个PXIe/PXI混合扩展槽（兼容PXIe和PXI模块）。系统槽带宽8GB/s，提供3个4GB/s专用带宽PXIe/PXI混合扩展槽和5个2GB/s专用带宽PXIe/PXI混合扩展槽。
HW-1693测控平台兼容高速数采、高速数字化仪、数字万用表、航空总线、FPGA、射频及开关等PXIe/PXI模块。此PXIe便携测控平台支持PWM风扇转速控制，根据机箱内部温度高低风扇自适应调整转速对控制器及模块进行散热。
HW-1693充分利用PXIe/PXI总线稳定可靠、兼容性好、结构稳固、数据吞吐量大、性能高等特点，根据项目应用不同，此测控平台可内置各种不同的PXIe/PXI模块，实现微波射频、高速数字、信号仿真、原型验证、电压电流、温度频率、应力应变、振动冲击、音视频及各种航空总线接口等信号的测试测量，用户可以在此便携测控平台上快速搭建各种测量、测试及控制系统，适用于军工国防、航空航天、兵器电子、船舶舰载等野外实战应用场合和科学试验研究场合。
|
操作系统
|
Windows® 7 （选项1、选项2、选项3）
Windows® 10（选项1、选项2、选项3，选项4）
|
|
处理器
内存
存储
|
HW-1693(G3)
PXIe-9180控制器
Intel® Xeon® Processor D-1548 2.0GHz (12M Cache，up to 2.6 GHz) 八核十六线程（选项1）
16GB DDR4（可升级为32GB/48GB）
SATA 1TB SSD（可升级为2TB）
PXIe-9170控制器
Intel® CoreTM 6th Gen i7-6822EQ 2.0GHz (8MB Cache，up to 2.8GHz) 四核八线程（选项2）
Intel® CoreTM 6th Gen i7-6820EQ 2.8GHz (8MB Cache，up to 3.5GHz) 四核八线程（选项3）
Intel® CoreTM 11th Gen i7-11850HE 2.6GHz (24MB Cache，up to 4.7GHz) 八核十六线程（选项4）
HW-1693(G2)
PXIe-9170控制器
Intel® CoreTM 6th Gen i7-6822EQ 2.0GHz (8MB Cache，up to 2.8GHz) 四核八线程（选项1）
Intel® CoreTM 6th Gen i7-6820EQ 2.8GHz (8MB Cache，up to 3.5GHz) 四核八线程（选项2）
Intel® CoreTM 11th Gen i7-11850HE 2.6GHz (24MB Cache，up to 4.7GHz) 八核十六线程（选项3）
16GB DDR4（可升级为32GB/64GB）
独创性双固态硬盘SSD设计：
1，NVMe 500GB SSD x1（系统盘）（可升级为1TB/2TB/4TB）
2，SATA3.0 1TB SSD x1（数据盘）（可升级为2TB/4TB/8TB）
|
|
独立显卡
|
NVIDIA GeForce GT 1030或GTX 1050 GDDR 2GB（HW-1693(G3) 选项1）
|
|
链路配置
|
HW-1693(G3)
PXIe-9180控制器
PCIe Gen3.0规范
2 Link模式：PCIe3.0 x16 + PCIe3.0 x8
PXIe-9170控制器
PCIe Gen3.0规范
2 Link模式：PCIe3.0 x8 + PCIe3.0 x8
HW-1693(G2)
PXIe-9170控制器
PCIe Gen3.0规范
2 Link模式：2组PCIe3.0 x8
|
|
显示
|
15.6’’高清工业显示屏，1920x1080分辨率
|
|
触摸屏
|
工业电阻触摸屏
|
|
背板
|
HW-1693(G3)
3U 9槽PXIe背板，基于PCIe Gen3.0技术
1个PXIe系统槽、7个PXIe/PXI混合扩展槽和1个PXIe定时槽
系统槽带宽24GB/s，8个扩展槽均为PCIe3.0 x8专用带宽8GB/s
HW-1693(G2)
3U 9槽PXIe背板，基于PCIe Gen2.0技术
1个PXIe系统槽和8个PXIe/PXI混合扩展槽
系统槽带宽8GB/s，第2槽到第4槽PCIe2.0 x8带宽均为4GB/s，第5槽到第9槽PCIe2.0 x4带宽均为2GB/s
|
|

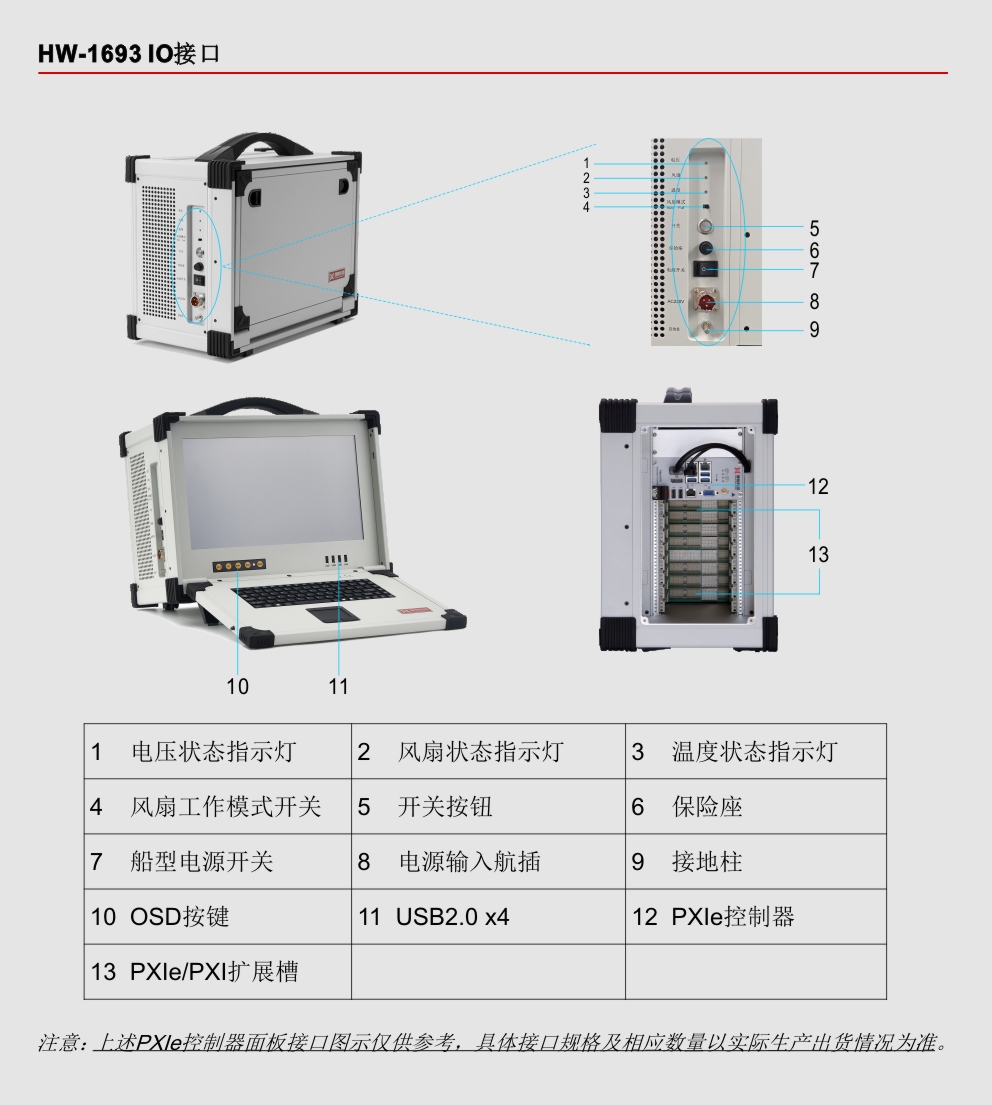

IO接口
|
PXIe-9180控制器
LAN x2，USB3.0 x4，USB2.0 x2，RS232 x2，DP x2，SMB x1，LED x2
PXIe-9170控制器
LAN x2，USB3.0 x4，USB2.0 x2，RS232 x1，DP x2，VGA x1，SMB x1，RESET x1，LED x4

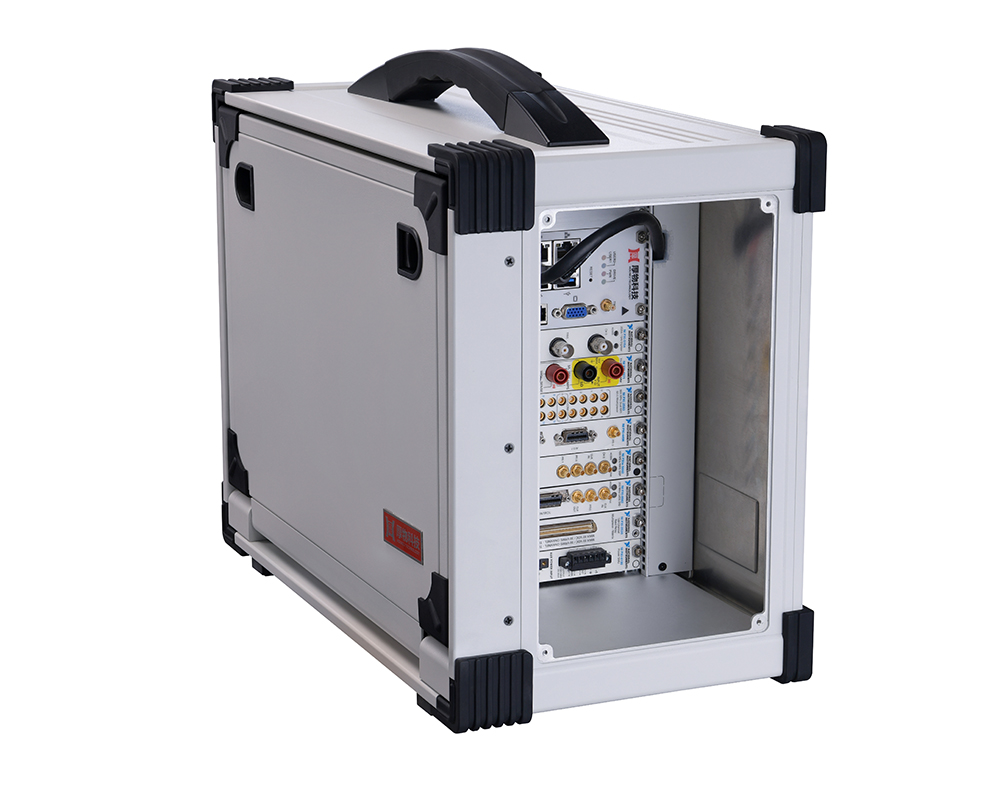

PXIe机笼内缩140mm，航插适配器面板区域为239mm x 147mm
|
|
键盘
|
防水硅胶键盘
|
|
航插
|
用户可为PXIe/PXI模块灵活定制IO航插接口
|
|
散热
|
风扇支持PWM工作模式，自适应调速，主动散热，符合PXIe/PXI总线标准规范
|
|
电源
|
400W，工业级，AC输入，90VAC~264VAC，47Hz~63Hz，航插接头
|
|
航空直流
电源输出
|
28V航空直流电源输出，300W，具有程控功能
此为选配模块，选配后测控平台仍可提供7个扩展槽
|
|
环境
|
工作温度： 0°C ~ 50°C（常温级）
工作温度：-20°C ~ 60°C（宽温级）
存储温度：-40°C ~ 70°C
相对湿度：5% ~ 95%（无凝露）
|
|
抗冲击
|
30G峰值，半正弦，11ms脉冲
|
|
抗振动
|
2.4Grms@5~500Hz（X、Y、Z三方向各1小时），符合IEC 60068-2-64标准
|
|
尺寸
|

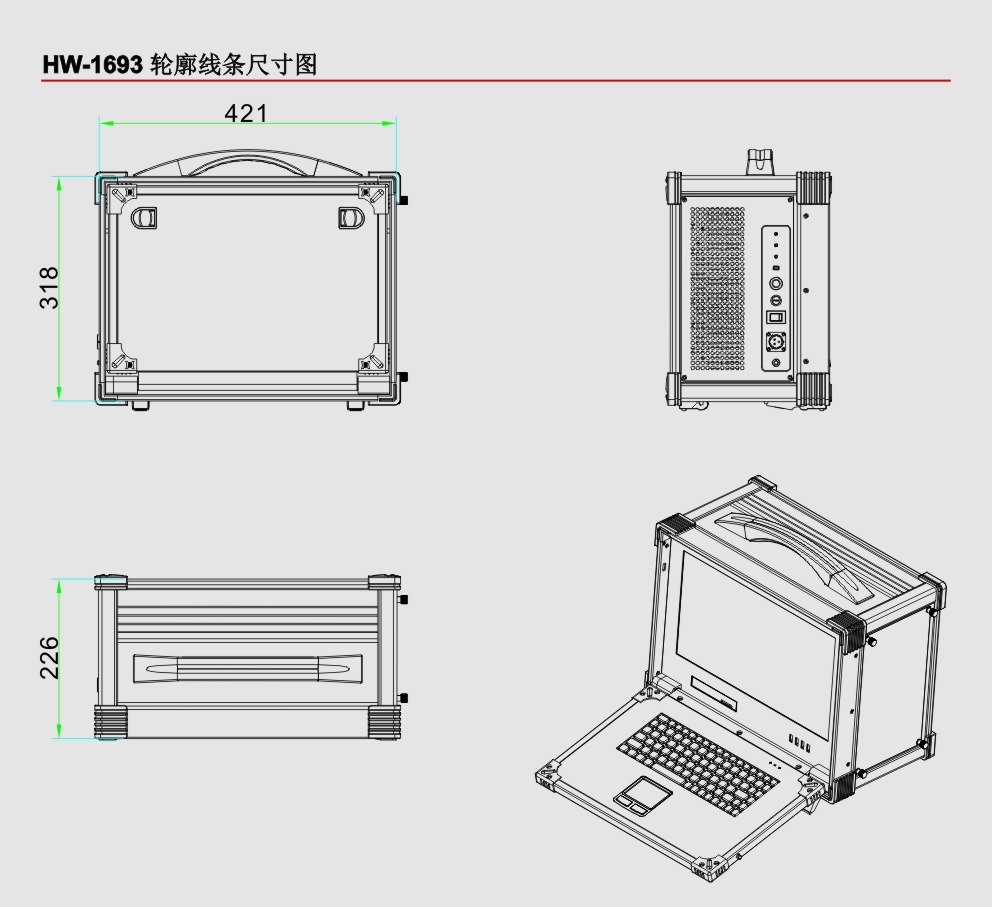

421 x 318 x 226 mm（不含包角及把手）
|
|
重量
|
HW-1693(G3)
14.9KG（含厚物科技PXIe控制器）
HW-1693(G2)
14.4KG（含厚物科技PXIe-9170控制器）
|
|
包装
|
定制配套航空拉杆箱
|
|
类型
|
pMCS便携式PXIe测控系列
|
